王彥棟

國家管網集團西部管道公司

摘要：環焊縫質量缺陷是影響管道本質安全的重要因素。西部管道公司針對現場開挖“作業點分散、施工依托條件差、現場監管困難多、數據記錄管理難度大”等問題，按照“工業互聯網+安全生產”思路開發了管道環焊縫開挖復檢管理APP及其管理平臺，實現了大數據、云端化與復雜現場開挖管理的創(chuàng )新融合，為提升環焊縫隱患排查質量提供了支持。

關鍵詞： 環焊縫排查治理；流程標準化；數據集約化；國產化

1  設計思路

管道環焊縫開挖復檢管理APP圍繞環焊縫開挖計劃管理、開挖任務分配、現場數據采集、數據成果審核、數據成果匯交、施工進度監管等工作，為環焊縫開挖復檢全過程管理提供了數字化支撐。管道環焊縫開挖驗證現場數據能夠及時、準確、完整的回流，實現了“數據采集更加規范便捷、現場作業證據留存詳實、作業質量監管手段有力、數據資產價值持續提升”的應用效果。

APP遵從國家管網集團4.0業務域環焊縫排查治理工作流程和環焊縫排查治理工作指南，堅持流程、數據、IT一體推進，設計系統功能和數據架構，對齊最新的工作流程、內嵌KCP管控點，新增目標焊口確認、協同評片、作業坑測量寫實等功能，形成統一的環焊縫開挖復檢數據標準和填報。按照“作業流程標準化、過程質量可視化、責任主體明確化、數據管理集約化”原則，建立“一套平臺、一個工具”，實現環焊縫現場開挖全過程管理。

業務管理人員主要在網頁管理平臺中操作，平臺提供了開挖計劃制定、作業任務分配、數據瀏覽與審核等管理功能，是開挖全過程數據存儲、查詢展示、輔助決策的管理端。相關單位人員主要應用APP實現待開挖驗證焊口任務接收，現場各個作業工序數據填報，是產生數據、輔助現場施工的支持端。

2  實際應用

（1）環焊縫開挖作業流程標準化。

環焊縫開挖工作涉及目標焊口開挖、無損檢測、評價、修復等多個環節，

單點施工工序復雜，現場作業數據采集內容多，采集標準不統一，按照傳統工作記錄模式，存在后期數據處理、集中匯總、應用難度大等問題。

環焊縫開挖復檢管理APP將現場作業細分為10個標準作業工序，固化565個數據字段，取代了開挖作業紙質記錄，在提升數據錄入準確性的基礎上平均一道口節約時間2小時，實現“作業即記錄”的效果（圖 1）。

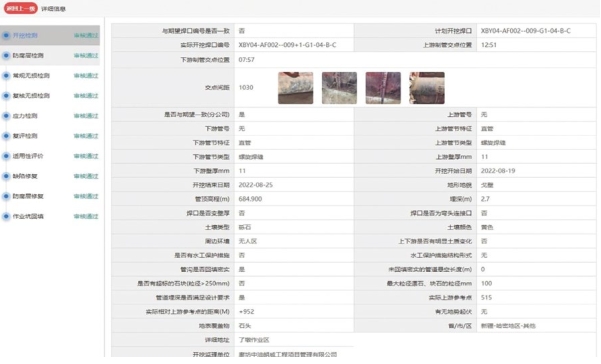

圖 1 開挖工序固化

（2）環焊縫開挖過程質量可視化。

環焊縫開挖現場作業點多、分散，作業條件受限，隱蔽工程難于管控缺少直達現場的監管手段，易出現監管盲區，發生施工作業質量問題。

環焊縫開挖復檢管理APP將目標焊口確認、焊縫編號記錄、焊口錯邊情況、本體防腐層修復情況等作為關鍵質量管控環節，設計現場數據填報+拍攝照片（鏈接時間水印標簽）、視頻等方式對環焊縫開挖復檢關鍵過程進行定點記錄，確保關鍵環節和隱蔽工程施工記錄真實可靠。

（3）環焊縫開挖主體責任明確化。

環焊縫開挖復檢涉及各類承包商多，存在現場落實主體責任難度大的難題。公司根據不同承包商聯合作業特點，按照任務源頭分配、工序順序銜接設計實現了現場閉環管理機制。施工單位、監理單位、作業區監管人員在A(yíng)PP中逐級簽字確認，確保任務清晰、責任明確（圖 2）。

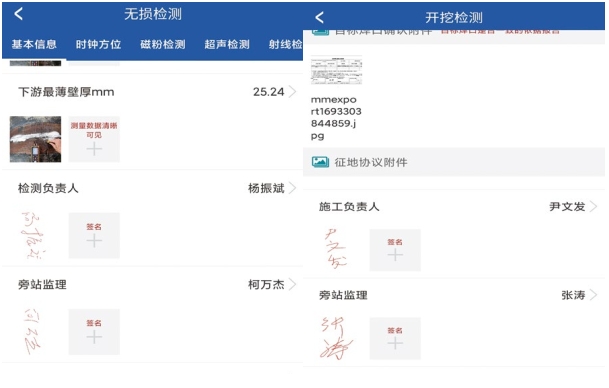

圖 2 監管人員簽字確認

（4）環焊縫開挖數據管理集約化。

以往的環焊縫開挖數據采集通過紙質記錄，再回到室內謄錄，信息傳遞鏈條長，容易出現錯誤，且不便查找與追溯。而且不同時期、不同維度的環焊縫數據存儲分散，統一管理難度大。

在建設環焊縫開挖復檢APP的同時，公司借力環焊縫排查工作，以環焊縫為基準對齊了管道建設期、內檢測、地面三樁、高后果區、地質災害、沿線環境等數據，實現了管道業務數據的集約化整合（圖 3），夯實了數據挖掘應用基礎。

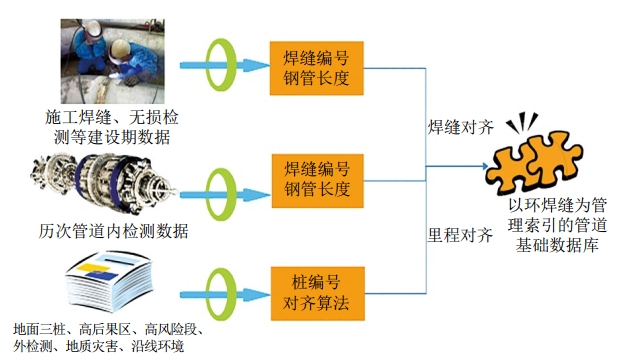

圖 3 管道業務數據集約化管理

3  結語

目前環焊縫開挖復檢APP累計在國家管網集團12家地區公司的68家分公司進行了推廣應用，管理259條油氣管道的22500余道開挖焊口，收錄461萬道X65及以上鋼級環焊縫的377個字段屬性信息，為高質量開展環焊縫排查提供了有效的管理手段。接下來，為進一步落實國家關于核心信息基礎設施自主可控的有關要求，保障企業信息安全，提升自主可控能力，將開展環焊縫開挖復檢管理APP國產化改造工作。同時，開展上云部署工作，用以獲得更強大的計算資源、更高的數據安全性和更靈活的擴展性，使得環焊縫開挖復檢管理APP能發揮更大的作用，為企業帶來更大的價值。

作者簡介： 王彥棟，1987年生，本科，高級工程師，現任西部管道公司科技信息服務中心信息所副所長。主要從事信息化建設、數字化轉型等方面工作。聯系方式：0991-7683292，wangyd05@pepichina.com.cn。
