何勇君1 林元茂1 張立芳1 鐘龍1 邢海賓1 魏伊梅1 鄧一杰1 鄧哲文1 孫麗名1 耿燕1 馬劍2 馬偉彥2

1.國家管網集團華南公司；2.北京華慧通能源科技有限公司

摘要：對于因管道變形、焊縫開裂、凹陷等引起的泄漏，傳統堵漏設備（如剛性卡具、引流管帽、傳統柔性卡具）因設計、結構及材料局限，往往無法實現快速、有效封堵。開發輕便高效的應急設備來處理嚴重變形管道泄漏事故，是當前管道維搶修領域亟待攻克的關鍵課題。本文介紹了針對管道凹陷變形、復雜裂縫泄漏及應急堵漏后需長期使用情況下，新型柔性卡具如何進行快速堵漏的研發成果與應用效果，并指明了未來柔性卡具標準化、多用途、全覆蓋、自動化的發展方向。

關鍵詞：管道變形；環焊縫開裂；凹陷圓度補償；輕便復合式柔性卡具；環氧保護罩

石油天然氣管道常因腐蝕、疲勞及第三方損壞，引發穿孔、彎曲、焊縫開裂與凹陷變形等情況，導致泄漏。尤其在遭遇自然災害或嚴重人為損壞時，管道往往產生大面積不規則漏點，傳統剛性堵漏設備受限于結構與材料，難以有效貼合變形表面，常無法實現可靠、有效的封堵。傳統柔性卡具雖適用于腐蝕穿孔等小漏點，但對裂縫、焊縫開裂及大創(chuàng )傷面泄漏則效果有限。目前國內外主要依賴停輸換管或帶壓封堵等方法應對，普遍存在作業周期長、成本高、效率低等問題，在山區等高落差地段實施尤為困難。為此，亟需研發新型輕便高效的柔性應急堵漏裝備，通過創(chuàng )新結構設計、擴大密封面積、整合多種封堵技術，形成能夠適應管道變形、補償凹陷并實現長期密封的復合解決方案。該方向對突破現有維搶修技術瓶頸、提升管道安全運行水平具有重要的研發價值與實踐意義。

1  技術痛點分析及針對性解決方案

（1）傳統異形剛性?shī)A具或引流套筒因笨重、體積龐大，安裝時需依賴重型設備，導致施工周期長、難度高。

解決方案：施力部分采用高強度柔韌的復合絲織纖維材料，顯著減輕設備整體重量；運用模塊化設計，優化流程，大幅提升施工效率；設計簡單有效的施力結構，極大地簡化安裝步驟。

（2）傳統異形剛性?shī)A具/引流套筒需事先預制完成，因其剛性結構缺乏形變適應能力，難以匹配千差萬別的管道變形工況，常因精度不足導致封堵失效。傳統柔性卡具密封模塊需要管道圓度弧面的支撐，對于凹陷泄漏面，因缺乏施力支撐，造成密封效果不佳，甚至失效。

解決方案：研發柔性卡具的管道凹陷圓度補償模塊；針對管道曲率差異（含變形管曲率突變），優化施力機構拓撲設計；采用搭接、拼插方式，使用性能優異的復合材料增加結構整體性能，合理密布的小型區塊設計，使密封模塊所受壓力分布均勻合理。

（3）現有孔洞型柔性卡具在應對大面積開裂泄漏事故時，如果裂縫尺寸較大，因傳統柔性卡具的密封模塊面積較小，會(huì )導致封堵失效的問題。

解決方案：優化密封堵漏模塊的設計結構、尺寸參數及材料性能，合理調整設計布局，提升密封模塊對裂縫泄漏面的容讓性與針對性。

（4）傳統柔性卡具因其設計、材料的原因，不適合長期暴露在空氣、陽光下，只能作為應急堵漏手段，不能作為長期修復方式，但在某些生產需要的情況下（如冬季原油管道泄漏，避免停輸造成凝管事故等），需要應急堵漏后持續運行3～6個月。

解決方案：研發輕便復合式環氧鋼護罩，該設備主體由剛性龍骨與凱夫拉復合材料制成，兼具剛性、韌性、輕便易操作的特點，同時具備密封、注脂的功能，結合柔性卡具一同使用，大大延長應急封堵的時間。

2  新型柔性卡具技術研發與現場應用測試

針對上述技術痛點及解決思路，華南公司與北京華慧通能源科技有限公司合作，開展新型柔性卡具技術研發與攻關，并于2025年8月在中國船級社的見證下，由公司華南維搶修中心與華慧通公司一起進行了現場應用測試，結果超出研發預期。

（1）柔性卡具（夾具）圓度/受力補償技術。

該圓度補償模塊材質具有足夠硬度的同時，還要具備柔韌性特點，能夠承受很大的壓力，能隨著凹陷區域的凹陷狀態發生變化，達到對凹陷變形處泄漏點的圓度/施力補償的目的。補償模塊預留插接件，通過凹凸插件的方式對每個獨立的模塊進行搭接、擴展、疊加，以便適應凹陷變形處不同面積和深度變化的需求。

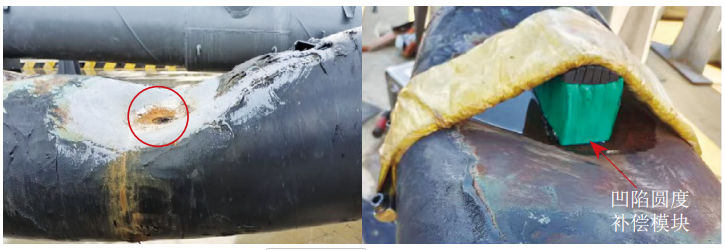

試驗管道為Φ406 mm鋼制彎頭，模擬鉤機、定向鉆或巖石砸出一個約50%的凹陷變形量，深約200 mm，面積400 mm×600 mm（約0.24 m²）的凹坑（圖 1），凹坑幾何中心位置出現一個約15 mm的泄漏孔洞。通過管道圓度補償模塊的使用，使柔性卡具堵漏模塊得到了有效的施力，安裝完成后逐步升壓1 MPa～2 MPa，每次升壓后保持5 min，無泄漏后繼續增加壓力直至達到10.5 MPa，保持5 min，未見發生壓降。

圖 1 管道凹陷變形泄漏及柔性卡具堵漏模塊應用

（2）環向裂縫柔性卡具（夾具）。

針對管道管徑不同則表面曲率不同，以及變形管道的曲率變化特點，對柔性卡具的施力分布模塊的施力結構、尺寸參數及材質材料進行研究和優化，在對不同管徑管道/變形管道的裂縫泄漏進行封堵時，保證所施加在密封模塊的力分布均勻、合理。

針對裂縫泄漏進行有效封堵，這需要對柔性卡具的宮格密封板的分布結構、尺寸參數及材質材料進行研究，以適應裂縫型泄漏的封堵。為了達到最佳裂縫泄漏密封的效果，同時匹配密封宮格板的各項技術參數，對柔性卡具密封膠墊的材質、厚度、硬度等參數進行優化。

試驗管道為Φ406 mm鋼制彎頭，模擬管道環向開裂了一個長53 mm 、寬5 mm（約2.7 cm2）的泄漏口（圖 2），使用研發的環向裂縫堵漏密封模塊進行封堵，新型裂縫式柔性卡具安裝后，逐步升壓1 MPa～2 MPa，每次升壓后保持5 min，最終達到10.0 MPa，保持5 min未見壓降及泄漏。

圖 2 管道環向裂縫及柔性卡具封堵應用

（3）復雜大型泄漏柔性卡具（夾具）。

針對傳統柔性卡具密封面積小的劣勢（堵漏模塊尺寸僅50×100 mm）， 研發復雜大型泄漏柔性卡具（夾具），堵漏模塊面積（堵漏模塊尺寸150 mm×150 mm）相較于傳統柔性卡具密封面積提升了近5倍之多。

試驗管道為Φ406 mm鋼制彎頭，模擬管道出現大面積的泄漏面，環向85 mm×5 mm裂縫，同時軸向84 mm×2.5 mm裂縫，總面積為72 cm²（圖 3）。使用復雜大型泄漏柔性卡具(夾具)進行封堵，初始壓力值增壓到2.0 MPa，隨后逐步升壓，每次升壓1 MPa后保持5 min，無泄漏后繼續增加壓力，最終達到6.0 MPa，保持5 min未見壓降及泄漏。

圖 3 管道大面積泄漏及復雜大型泄漏柔性卡具封堵應用

（4） 復合式環氧護罩柔性卡具（夾具）。

為了延長應急柔性卡具在特殊情況下的使用時間，需要研發輕便復合式環氧護罩對柔性卡具進行保護隔離，該設備主體由剛性龍骨與凱夫拉復合材料制成，兼具剛性、韌性的特點，同時具備密封、注脂的功能，無需借助大型吊裝設備，Φ406 mm復合式環氧護罩重量不足十公斤，人工即可完成，輕便快捷，結合應急柔性卡具一同使用，可以大大延長柔性卡具的有效封堵時間。

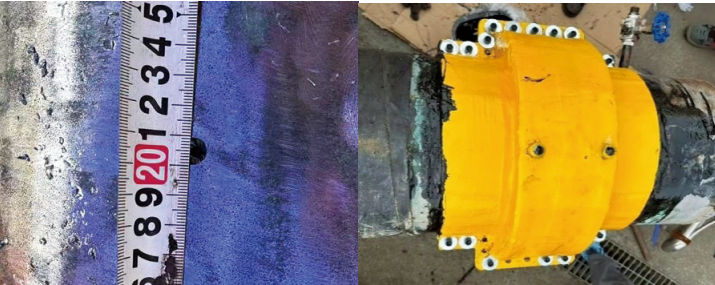

試驗管道為Φ406 mm鋼制彎頭，模擬管道管體出現一個10 mm的泄漏孔洞（圖4）。先用柔性卡具進行應急封堵，然后用防爆冷打磨工具，在柔性卡具兩側分別處理出來一條寬20 mm左右的環向粗糙帶，在粗糙帶上纏繞復合密封材料，完成后再安裝復合式環氧護罩，通過護罩上方的注脂孔，注滿護罩專用的低溫密封膠（注意：不能使用普通樹脂，以免反應過程中產生高溫，影響密封橡膠性能），最后安裝密封螺帽對注脂孔、排氣孔進行封堵。截至目前，管道封堵壓力10 MPa已保持3個多月，未發生泄漏，計劃再保持不低于3個月的觀察期。

圖 4 管道泄漏孔及應急柔性卡具和復合式環氧護罩應用

3  新型柔性卡具封堵技術的性能優勢

（1）柔性卡具圓度/受力補償技術。 自適應形變與模塊化擴展，其柔性材質能貼合不規則凹陷，模塊化設計允許現場快速拼裝以覆蓋任意大小的變形區域。解決了管道局部凹陷變形這一傳統剛性卡具難以處理的世界性難題，實現了對復雜幾何缺陷的有效密封。

（2）環向裂縫柔性封堵技術。 均勻施力分布與宮格化密封系統，通過優化卡具結構和“宮格板+膠墊”的密封單元，確保了沿裂縫長度方向的壓力均勻，避免局部應力不足導致的泄漏。針對線性裂縫密封的專精化設計，從根本上提升了對此類最常見缺陷的封堵成功率和承壓能力。

（3）復雜大型泄漏柔性封堵技術。通過大大增加密封面積，降低了對密封膠墊和安裝精度的苛刻要求，提升了容錯率和通用性。提供了更通用、更可靠的解決方案，尤其適用于不確定性高的復雜裂縫或現場條件惡劣的情況，降低了操作門檻。

（4）復合式環氧護罩柔性封堵技術。 剛柔并濟的復合材料與“堵漏+補強”一體化，凱夫拉復合材料護罩在提供結構性補強的同時，通過注脂密封實現了永久性或半永久性修復。實現了從臨時應急到長期穩固的革命性轉變。它不僅止漏，更修復了管體的強度，極大延長了維護周期和安全冗余。

管道維搶修快速堵漏作業時，可根據管道變形和裂縫泄漏程度選擇適用的柔性卡具封堵技術（表 1）。

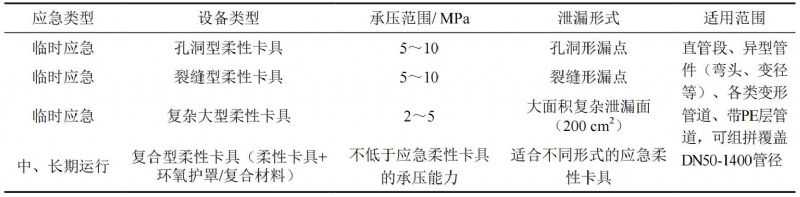

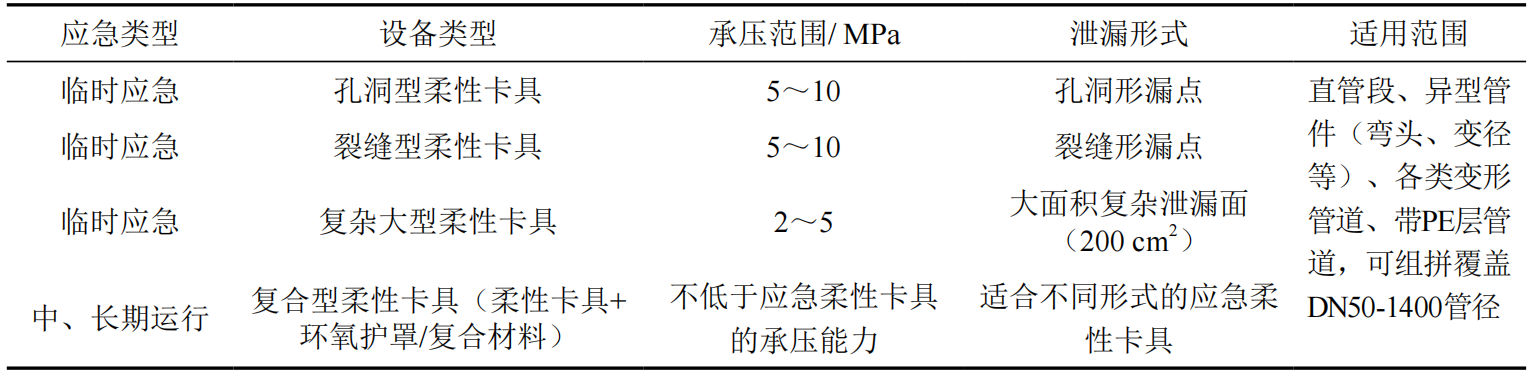

表 1 各種類型柔性卡具的性能參數及適用范圍

4  結語

圍繞“管道應急快速堵漏”這一核心任務，針對不同缺陷類型和工況，提供了高性能、高可靠性的解決方案，體現了應急方案從“被動適應”到“主動強化”，從“單一堵漏”到“復合修復”的跨越。綜合來看，新型柔性卡具融合了柔韌性材料科學、結構力學優化和復合材料工程，覆蓋了凹陷變形、復雜裂縫、大面積復雜泄漏面等多種泄漏事故的快速處理，兼具臨時應急堵漏和長期修復的能力，基本構成了目前泄漏管道柔性應急處置的技術體系，代表了該領域的尖端發展方向。中國船級社全程驗證了現場應用測試結果，并出具了專業的測試見證報告。

目前管道維搶修依然面臨諸多堵漏難題，比如缺乏管道支管焊縫處泄漏（如儀表閥支管段等）、水下管道泄漏、超高/低溫管道泄漏高效快捷的柔性封堵設備，以及管道泄漏事故現場靜壓較高（大于1 Mpa）情況下，如何使用自動或半自動化方式進行柔性卡具的現場操作，以提高堵漏施工效率和操作人員的安全性。解決這些難題，并努力實現柔性卡具的標準化、多用途、全覆蓋、自動化發展，也是管道維搶修工作下一步需要努力的方向。

作者簡介：何勇君，1981年生，本科，高級工程師，現任職華南公司廣州維搶修中心經理。主要研究方向包括成品油外管道管理、應急維搶修管理與通信管理。聯系方式：13808818866，heyj01@pipechina.com.cn。
